Australische Standards Kupferkabelschuhe

Produktname :

Australische Standards Kupferkabelschuhe

Produktkategorie :

Kupfer-Kabelschuhe und Anschlussklemmen

Menge :

Preis :

$16.45 /kg

Anfrage stellen

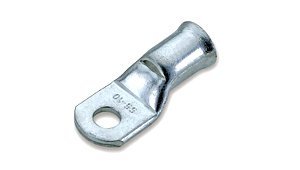

Australische Standards Kupferkabelschuhe

Unser Sortiment an Kupferkabelschuhen nach australischen Standards ist nach australischem Standard konzipiert und wird aus weichgezogenen, reinen Kupferrohren mit hoher Leitfähigkeit gemäß BS 1977 hergestellt. Sie sind vollständig geglüht, um die Qualität der elektrischen und mechanischen Festigkeit sicherzustellen. Diese werden häufig in Elektrizitätswerken und der Elektroindustrie eingesetzt.

Australische Standards Kupferkabelschuhe:

Technische Spezifikationen

Kabel mm²	Bolzenloch E	Abmessungen der Kabelanschlussenden nach australischem Standard
Kabel mm²	Bolzenloch E	A	D	F	B	G	H	J
1.5 – 4	4.2	2	8	1	7.5	4	5	18.5
1.5 – 5	5.2	2	8	1	7.5	4	5	18.5
1.5 – 6	6.5	2	10	0.8	7.5	4	6	19.5
2.5 – 4	4.2	2.5	8	1	8	4	5	19
2.5 – 5	5.2	2.5	10	0.8	8	5	6	20
2.5 – 6	6.5	2.5	10	0.8	8	5	6	20
2.5 – 8	8.4	2.5	11	0.7	8	6	9	26
4 – 5	5.2	3.3	10	1	9	5	6	22
4 – 6	6.5	3.3	10	1	9	5	6	22
4 – 8	8.4	3.3	12	0.8	9	6	9	26
4 – 10	10.2	3.3	15	0.8	9	8	11	32
6 – 5	5.2	3.8	10	1.2	10	5	6	23
6 – 6	6.5	3.8	12	1	10	6	9	27
6 – 8	8.4	3.8	12	1	10	6	9	27
6 – 10	10.2	3.8	15	0.8	10	8	11	32
10 – 5	5.2	4.7	12	1.8	10	6	7	27
10 – 6	6.5	4.7	12	1.8	10	6	7	27
10 – 8	8.4	4.7	14	1.6	10	7	8	29
10 – 10	10.5	4.7	15	1.5	10	8	10	32
10 – 12	13	4.7	18	1	10	10	12	38
16 – 6	6.5	5.5	11	2.4	19	7	9	39
16 – 8	8.4	5.5	14	1.7	19	7	9	39
16 – 10	10.5	5.5	16	1.5	19	8	10	41
16 – 12	13	5.5	18	1.2	19	10	13	46
25 – 6	6.5	7.1	13.5	2.4	21	7	9	41
25 – 8	8.4	7.1	13.5	2.4	21	7	9	41
25 – 10	10.5	7.1	16	1.9	21	9	10	44
25 – 12	13	7.1	18	1.6	21	10	13	48
35 – 6	6.5	8.4	16	3	21	9	10	45
35 – 8	8.4	8.4	16	3	21	9	10	45
35 – 10	10.5	8.4	18	2.6	21	9	10	45
35 – 12	13	8.4	20	2.2	22	11	13	51
50 – 6	6.5	9.5	18	3.3	22	8	10	46
50 – 8	8.4	9.5	18	3.3	22	8	10	46
50 – 10	10.5	9.5	18	3.3	22	8	10	52
50 – 12	13	9.5	21	2.7	22	11	13	54
70 – 6	6.5	11.3	21	3.5	22	11	13	54
70 – 8	8.4	11.3	21	3.5	24	11	13	54
70 – 10	10.5	11.3	21	3.5	24	11	13	54
70 – 12	13	11.3	21	3.5	24	11	13	54
70 -16	17	11.3	26	3	24	14	60	61
95 – 8	8.4	13.5	25	4	27	12	14	60
95 – 10	10.5	13.5	25	4	27	12	14	60
95 – 12	13	13.5	25	4	27	12	14	60
95 – 16	17	13.5	25	3.5	27	14	16	61
120 – 8	8.4	15.6	30	5	30	12	14	64
120 – 10	10.5	15.6	30	5	30	12	14	64
120 – 12	13	15.6	30	5	30	12	14	64
120 – 16	17	15.6	30	5	30	16	16	72
150 – 10	10.5	16.7	32	5.8	30	16	16	71
150 – 12	13	16.7	32	5.8	32	18	18	75
150 – 16	17	16.7	32	5.8	30	18	18	75
185 – 10	18.4	10.5	36	5.8	32	16	16	74
185 – 12	13	18.5	36	5.8	32	18	18	79
185 – 16	17	18.4	36	5.8	32	18	18	79
240 – BL	—	21.2	41	7	38	21	21	92
240 – 10	10.5	21.2	41	7	38	21	21	92
240 – 12	13	21.2	41	7	38	21	21	92
240 – 16	17	21.2	41	7	38	21	21	92
300 – BL	—	23.8	46	7.8	42	23	23	101
300 – 12	13	23.8	46	7.8	42	23	23	101
300 – 16	17	23.8	46	7.8	42	23	23	101
400 – BL	—	26.8	50	8	44	24	24	107
500 – BL	—	30	56	9	50	27	27	119
630 – BL	—	34	64.4	11	58	32	32	139
